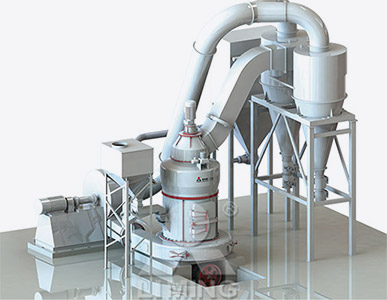

5X系列歐版磨粉機為立式結構，主要由主機、風機、選粉機、專用除塵器、旋風集粉器、管道裝置、電機等設備組成，配套輔助設備可選擇破碎機、提升機、皮帶機、電磁振動給料機、料倉、控制柜等。

物料通過給料裝置被均勻地送至主機磨腔，在離心力和鏟刀作用下，物料在磨輥和磨環之間受到擠壓、研磨而被粉碎，粉碎后的物料在風力的作用下吹向選粉機進行分選，分選后的合格物料經管道進入旋風集粉器收集，未達到細度要求的物料重新回到主機再次研磨。

磨粉機整個氣流系統是密閉循環的，在負壓狀態下循環流動。首先，風機產生的氣流伴隨著物料經管道進入旋風集粉器內，集粉器將物料與氣流分離，氣流經回風管道返回風機，形成空氣循環系統;其次，多余的氣體和微粉通過管道被送到除塵器進行過濾，粉塵被除塵器收集，余氣被凈化后排出，有效地保護了環境。
