婷婷亚洲五月,永久免费av网站可以直接看的,欧洲中文字幕国产精品

砂石質量是影響混凝土質量的關鍵

砂石質量不僅是影響混凝土質量的主要因素，而且成為影響我國減碳經濟實施的重要因素。骨料粒形和級配差，針、片狀顆粒多，砂子含泥量很大，會導致增大混凝土拌和物的需水量，必須使用較大量的水泥漿（水泥+水）和減水劑才能保證拌和物有足夠的流動性，結果造成拌和物的離析、泌漿，澆筑后嚴重不均勻。

骨料的粒型和級配尤為重要咨詢工程師

對混凝土施工性來說，骨料的粒形有時比級配的影響還要大。理想的骨料粒形呈等徑狀（即宏觀球形）。表面粗糙程度相同時，等徑狀骨料的比表面積最小，需水量最小，可以同時滿足施工性和強度等硬化混凝土性質。

石子對混凝土性質的影響(表3)
所用石子	混凝土 28 天抗壓強度(MPa)\|	坍落度(mm)
深康風化粗粒花崗巖, 強度低，但粒形好	71.3	195
烏石谷致密石灰巖，強度高，但針、片狀顆粒含量大	68.8	148

如表 3 所示為某工程用不同骨料配制 C60 混凝土時的不同表現。用風化粗粒花崗巖的混凝土的坍落度為 195mm 時，28 天強度可達 71.3MPa，而烏石谷的石子屬于致密石灰巖，強度高，但粒形不好，因混凝土拌和物需水量大，在滿足混凝土強度要求的水灰比下，拌和物流動性較差。如要保證坍落度也達到 195mm，其措施一是增大用水量，即增大漿骨比，則既不經濟，又會有更大的開裂敏感性；措施二是提高水膠比，則強度會達不到要求。
在表 3 中，其所用水灰比降不下來，結果是強度達到 68.8MPa 時，坍落度才不到 150mm，顯然不如使用強度較低但粒形好的的風化粗粒花崗巖。

骨料的粒形明顯影響自密實混凝土的施工性，如表 4 所示， K53 和 K60 相比，K67 和 K61 相比，配合比相同，流動性一致，K53 和 K67（石子針片狀顆粒為 5%）能很好地通過鋼筋，而 K60 和 K61 只因石子中的針片狀顆粒多了 2 個百分點(7% )，遇到鋼筋就被堵塞。

骨科針片狀顆粒對白密實混凝:士康堵塞性能的影響(表4)
編號	流動性		流動時間(秒)\|		配篩 L-流動充填性	充填性實驗:通過鋼筋留流出一定距離的時間(秒)
編號	SI mm	D* mm	流過 50cm	流過 65cm	配篩 L-流動充填性	150 mm	250 mm	150 mm	250 mm	150 mm	250 mm	150 mm	T mm	L mm
K53	260	695	6	17	√	2	4	6	7	15	22	44	260	>800
K60	260	690	5	9	×
K78	245	660			√	2	5	7	11	15	24	55	245	>800
K67	265	670	4	8	√	2	6	8	12	18	30	53	260	>800

優質混凝土對骨料的要求咨詢工程師

1

具有良好的顆粒級配，使堆積空隙率小，顆粒總比表面積較小，以減少水泥漿用量；
2

骨料顆粒表面干凈，以保證與水泥漿有良好的粘結力；
3

含有害雜質少，不得含有影響水泥凝結硬化和后期混凝土耐久性的成分；
4

具有足夠的強度和堅固性，以保證起到骨架和傳力作用。

堅守民族制造業破磨裝備本分

我國大規模基礎設施建設促使市場對砂石的需求量持續提高并保持高位，然而近年來，全國砂石骨料行業存在環保差、產量低、工藝落后、砂石骨料質量參差不齊等問題，導致混凝土行業發展緩慢、企業發展良莠不齊。

作為民族制造業的一份子，黎明重工緊守為基礎設施建設提供精良骨料加工裝備的企業本分，憑借強大的研發技術優勢及豐富的項目經驗，順利參與到國家級標準 GB/T 40416-2021《砂石骨料生產成套裝備技術要求》制定中，將對砂石骨料制備設備市場起到規范、約束作用，為混凝土行業向大型化、工業化、智能化、綠色化方向發展提供了切實可行的指導方向。

咨詢工程師查看更多

高品質機制砂制備利器

一系列政府及行業舉措都顯示：砂石企業要走可持續高質量綠色發展路徑，從源頭布局一條環保、智能、節能的高水準砂石生產線是重中之重，黎明重工VU骨料優化系統脫穎而出，其整體技術達到國際先進水平，粒型優化整形技術被鑒定為國際領先水平。

VU骨料優化系統咨詢工程師

黎明重工VU骨料優化系統攻克行業內制砂常見的粗顆粒多、細顆粒少、級配不合理、石粉含量高、表面粗糙、多棱角等難題。系統以“高品質、高效率、高環保、高集約化”的設計理念為核心，采用高度集約的塔樓式全封閉布置，集破碎整形、高效制砂、級配調整、石粉控制、含水率控制、環保處理于一體，實現了機制砂粒型、級配、含粉量等各項指標的全面提升，客戶只需將原料送入、成品運出即可。

應用范圍攪拌站、干混砂漿、水泥制品廠、骨料礦山、大型建工項目等配套制砂
物料廉價易得的尾料、廢料、建筑垃圾、石屑、瓜米石等

入料粒徑≤25mm
含水率商混≤1%、干混≤0.5%（原料要求不含泥，含粉量≤5%）
抗壓強度60-300MPa 的非風化巖

即便是 0-25mm 石屑、瓜米石這類廉價易得的原料，經過VU系統處理后，也能產出級配合理、粒型圓潤、含粉量可控的成品砂，以及干燥潔凈、可統一回收利用的高附加值石粉（根據原料決定可應用范圍）。

成品砂級配可控可調

Grading adjustable

制砂模塊采用VU專用VSI6X-Z整形沖擊破，其高效的破磨作用和系統內可控可調的篩選設計，使成品砂級配連續、可調控，0.15-0.6mm 細砂占比大幅提升，2.36-4.75mm 粗砂占比下降。

一舉改變傳統機制砂“兩頭大，中間小”的缺陷，成品砂的流動性顯著提升，使VU成品砂級配符合中國標準二區中砂、美國標準ASTM C33、印度標準IS383二區等行業標準的限制。

成品品質高、級配優

High quality

成品砂級配不但符合二區分布，且 0.15~0.6mm 細砂含量高，＜0.15mm 細粉比例小，級配曲線位于二區中值附近。

與普通制砂機相比，vu砂粒型圓潤，表面棱角、毛刺大程度減少，是混凝土用砂的“理想”級配。

環保系數高

environmental protection

石粉的收集和粉砂分離主要在內循環風路中完成，負壓收塵保障系統保障所有的管路和密封處在一個負壓的狀態從而抑制粉塵外泄，整體滿足排放顆粒物≤10mg/m3的環保要求。

篩分效率高可靠性強

High screening efficiency

風選篩分模塊的風選篩分技術使石料在風選室完成除粉分級，大顆粒不經篩分直接返回，含有少量大顆粒的機制砂被吹到篩網上篩分，空氣吹洗效益可去除顆粒表面的粉塵，有利于出料的篩分及除粉。細砂回收裝置避免在細砂強力分離的過程中造成0.075mm以上的細砂流失，保障客戶經濟效益。

電氣自動化程度高

High automation program

電氣控制系統采用計算機控制技術、網絡通訊技術、硬盤存儲技術和西門子PLC邏輯控制技術等各種強大的控制方式，功能完備。

可實現“現場無人運轉、巡視檢查跟蹤、少人值班操作、文明高效生產、可遠程監視”的24小時全天候生產方式。

巡檢維修簡便

Convenient maintenance

系統內各設備檢修方便，塔樓頂部標配懸臂吊，滿足常規配件更換時的吊裝要求；各設備周圍留有足夠的巡檢通道及檢修空間，方便日常巡檢及操作維護。

現場安裝時間短

Short installation time

鋼結構采用模塊化設計，各模塊鋼結構用高強度螺栓連接，性能可靠。

現場僅需螺栓拼裝，在工具、人員充足的情況下，VU100/VU150正常的安裝周期約為 40 天左右，VU300正常的安裝周期約為 60 天。
免費咨詢方案了解
更多

為交通強國建設貢獻黎明方案

加工原料：石灰石

進料粒徑：5mm-30mm

成品產量：110-130噸/時（沙子+粉）

細度模數：2.8

查看更多

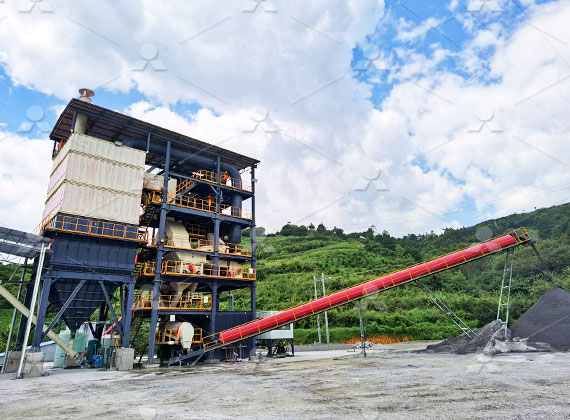

西南地區某高速公路機制砂項目
加工原料：石灰石

進料粒徑：0-15mm

成品產量：60-65T/H

出料粒徑：3mm

查看更多

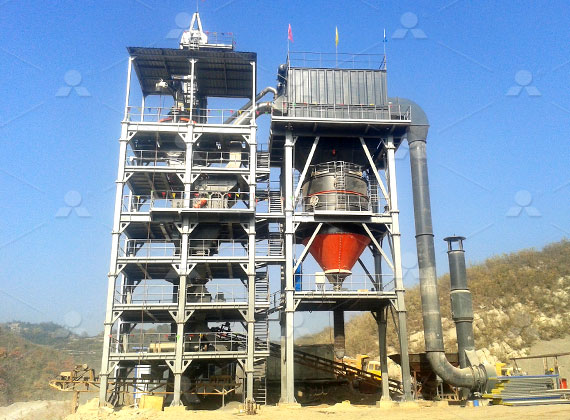

山西陽泉石灰石干法制砂生產線

更完整放心的多方位售后體系

依托 268 多家營銷服務網點、50 多位精湛專家和 200 多位工程師組成的技術支持團隊，黎明重工建立起了多方位售后服務體系，承諾“2”小時內給予明確解決方案、“12”小時內趕至客戶現場處理問題、“24”小時內徹底解決運轉問題。此外，利用大數據、云平臺，黎明重工實現在線專家診斷、在線預警、維護，在線優化產品系統升級。

2小時
給予明確解決方案
12小時
趕至客戶現場處理問題
24小時
徹底解決運轉問題

目前，黎明制造已遠銷全球 170 余國家及地區，累計各行業、全產品案例 10000+，一年一度的質量中國行回訪活動更是鏈接客戶與企業的“最后一公里”，為客戶打造多角度、更加安心、放心的售后服務體系。

查看更多+
